Rinnovo della condotta di trasporto e di protezione antincendio
Per essere conforme agli ultimissimi requisiti, la rete idrica della galleria di Ligerz è stata completamente rinnovata. Nel cunicolo di sicurezza messo in funzione nel 2018, che corre parallelo alla galleria, è stata installata una condotta di trasporto lunga 2100 metri realizzata con tubi NATURAL+ DN 200. Per rifornire acqua ai 16 idranti presenti nella galleria, a partire dalla condotta di trasporto sono state posate otto condutture per l’acqua antincendio che portano agli idranti attraverso i singoli cunicoli trasversali e la banchina della galleria stradale. Sono inoltre state fornite saracinesche con flange tipo 2004, disgiuntori di sistema, pezzi speciali e tubi flangiati realizzati su misura. Il livello di pressione prescritto era costantemente PN 16.
Tubi NATURAL+ con innesto autostagno Novo-Sit
Il tubo NATURAL+ è un prodotto universale, che garan-tisce sempre una protezione attiva e passiva di alta qualità. È rivestito esternamente con una speciale lega di zinco-alluminio-rame (400 g/m2). Le proprietà caratteristiche dello zinco assicurano la protezione attiva della superficie del tubo contro la corrosione, per tutta la sua durata di vita. Per garantire un’installazione efficiente, è stato utilizzato il collaudato innesto autostagno a camera doppia Novo-Sit, che ha consentito di posare la condotta con l’angolazione necessaria.
Disgiuntori di sistema: una soluzione ideale

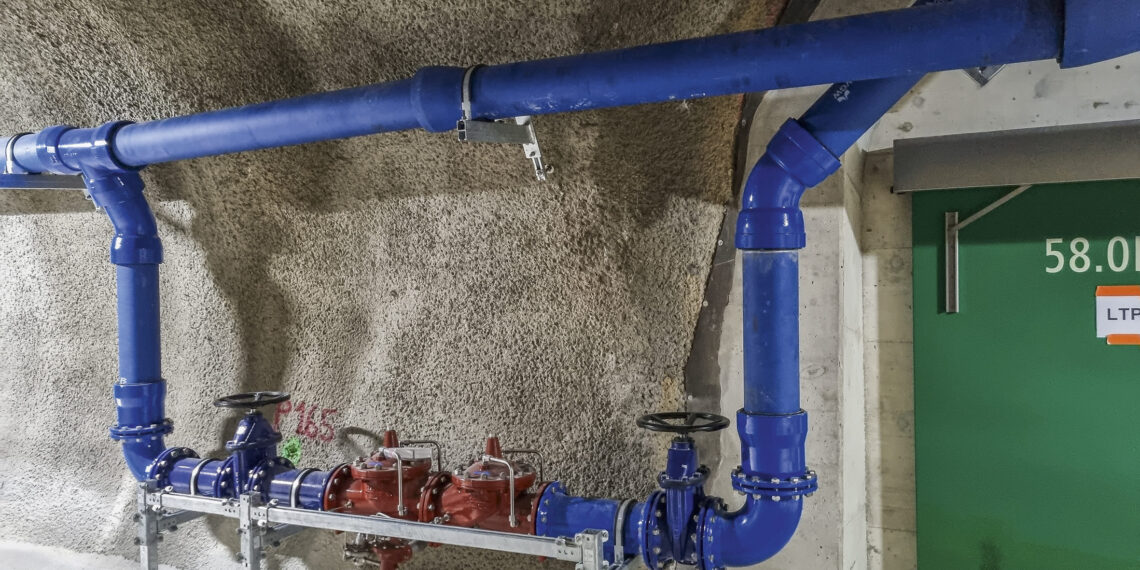

Poiché la galleria di Ligerz è attraversata da traffico bidirezionale, per motivi di sicurezza sarebbe stato necessario chiuderla al transito durante il periodico lavaggio delle condotte. La soluzione ideale per evitare tale inconveniente sono stati i disgiuntori di sistema Wild, che assicurano che l’acqua presente alla fine di un sistema di condotte non rifluisca nella rete idrica a monte. Il disgiuntore di rete è costituito da due valvole con dispositivo antiriflusso (valvole principali). Quando la pressione nella condotta di trasporto dell’acqua potabile diminuisce, le valvole principali si chiudono e la camera intermedia rilascia l’acqua antincendio all’aperto o nel canale di drenaggio del cunicolo di sicurezza tramite una valvola di troppopieno.
Sfide durante i lavori di posa
Per mantenere libere le vie di fuga, i tubi dovevano essere posati nel cunicolo di sicurezza a circa 3 metri di altezza. Il cunicolo ha una curvatura con raggi diversi e non si trova allo stesso livello della galleria veicolare. Per colmare i dislivelli, in alcuni tratti le condotte sono state posate in verticale. Sono stati sviluppati e installati fissaggi personalizzati nel soffitto ad arco nell’arco della calotta per tenere conto delle forze di spinta della lunga condotta posata a cielo aperto e per garantire la sicurezza antisismica. La condotta dell’acqua antincendio nella banchina è stata posata di notte, a galleria chiusa. Con la curva a doppio giunto da 5° MMK150 5N è stato possibile eseguire in maniera ottimale il tracciato definito nella banchina.
I lavori hanno richiesto una preparazione accurata. Ai cunicoli di sicurezza era possibile accedere solo da un lato, attraverso il portale ovest. Gli spazi ristretti hanno rappresentato una sfida notevole ma, grazie all’ottima collaborazione tra Wild e Alwatec, i lavori sono stati portati avanti molto speditamente. Inoltre, la collaborazione con TLN per gli allacciamenti alla rete, il riempimento a tappe, le complesse prove di tenuta e delle prestazioni oltre ai controlli della qualità prima della messa in esercizio hanno richiesto un’ottima cooperazione tra tutti i soggetti coinvolti.
Un collegamento importante che crea ridondanze
Grazie a questo nuovo ed efficiente collegamento è possibile sfruttare al meglio le sinergie tra l’approvvigionamento idrico e la protezione antincendio, oltre che creare importanti ridondanze per la sicurezza dell’approvvigionamento. La nuova condotta di trasporto garantirà anche un collegamento diretto dall’impianto di trattamento Brunnmühle II ai serbatoi TLN, scaricando in modo significativo le reti di approvvigionamento.
Scheda tecnica
Committente ASTRA, Estavayer-le-Lac;
associazione dei Comuni WV TLN Twann-Tüscherz, Ligerz, La Neuveville
Direzione di progetto/dei lavori Emch+Berger AG, Bienne/Berna
Posa dei tubi Alwatec AG, Bellach
Ingegnere consulente TLN ATB SA, Moutier
Lavori di genio civile De Luca AG, Bienne
Fornitura Tubi NATURAL+ HOZ NAT: 1030 m DN 150; 2500 m DN 200; rubinetteria etec®,
pezzi speciali, saracinesche con flange 2004, disgiuntori di sistema specifici per il progetto
